磁环电感有正负极吗?
分类:电感资讯 发布时间:2025-04-28 浏览量:62
一般情况下,磁环电感没有正负极。

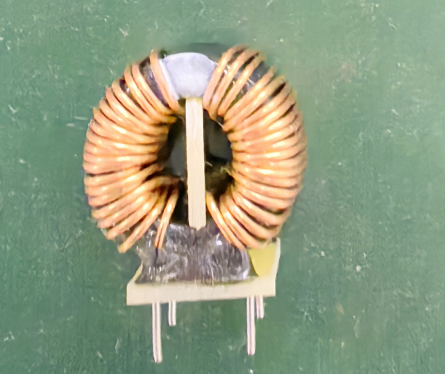

磁环电感是一种基于电磁感应原理工作的电子元件,它主要由磁环和绕在磁环上的线圈组成。在交流电路中,电流的方向不断变化,磁环电感对交流信号起到阻碍作用,其特性与电流方向无关,所以不存在正负极之分。
不过,在某些特殊应用场景中,如果磁环电感被用于特定的直流电路或有特殊要求时,可能会有一些标识或规定来区分其连接方式,但这并不是严格意义上的正负极,只是为了满足特定电路设计的要求。磁环电感有起线和收线之分,在一些要求过EMC的电路中,为了降低材料的磁滞损耗和涡流损耗,要求电流从起绕端流入,从结束端流出。这就要求在插件的时候,需要注意插件方向。玖丰电感采用自动化设备,可以自动在起线端打标识点,方便插件区分方向。
电流从起绕端流入有以下好处:
1,确保一致性和可重复性:在电路设计和生产中,规定电流从起绕端流入可以保证不同批次的磁环电感在使用时具有一致的电气性能和电磁特性,便于电路的调试、维护和故障排查。
2, 符合电磁感应原理:从起绕端流入能使磁环电感按照预期的方式产生磁场和感应电动势。电流流入方向决定了磁场的方向,进而影响电感对电流变化的阻碍作用,遵循右手螺旋定则,保证电感正常发挥滤波、储能等功能。
3,便于电路布局和设计:按照统一的电流流入方向,可以使电路板上的磁环电感与其他元件的连接更加规范、整齐,便于布线和优化电路布局,减少电磁干扰,提高电路的稳定性和可靠性。
