电感在电源适配器，驱动器，开关电源中应用非常普遍，如手机充电器，电车充电桩等都有应用。它是一种利用电磁感应原理工作的电子元件。其电特性与电容相反，“通低频，阻高频”。当高频信号通过电感线圈时，会遇到很大的阻力，难以通过；当低频信号通过时，阻力相对较小，即低频信号更容易通过。直流电阻的电感线圈几乎为零。电子电路中，电感线圈主要是隔离交流信号，过滤或与电容器、电阻等组成谐振电路。

      电路图中，电感线圈用字母L表示。

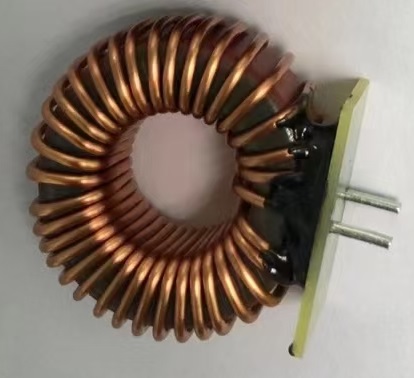

（图一）磁环电感

      一、电感线圈的分类

感应线圈的种类很多，分类方法也不一样。

◆根据线心分类，可分为空心电感线圈、磁心电感线圈、铁芯电感线圈和铜心电感线圈。

◆按照安装的形式进行分类，可以分为立式、卧式电感线圈。

◆按照工作频率分类，可以分为高频电感线圈、中频电感线圈和低频电感线圈。

◆根据用途分类，可分为电源滤波线圈、高频滤波线圈、高频电阻线圈、低频电阻线圈、线偏转线圈、场偏转线圈、线振荡线圈、线性校正线圈、机器振荡线圈、高频振荡线圈。

◆可分为固定电感线圈、可变电感线圈和微调电感线圈。

◆按绕制方式及其结构分类，它可分为单层、多层、蜂房式、有骨架式和无骨架式电感线圈。

       二，电感器型号的命名方法

感应线圈的型号主要由四个部分组成：主称、特征、型号、不同代号：

第一部分：主称，用L表示线圈，ZL表示阻流圈；

第2部分：特征，用G表示高频；

第三部分:型式，用X表示小；

第4部分：区分代码，使用字母A，B，C等。

例如，LGX表示小塑高频电感线圈。

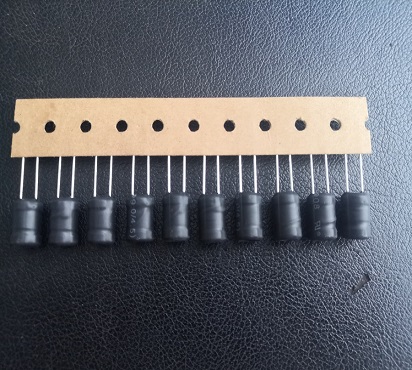

（图二）工字电感

       三、电感线圈的主要特性参数

      1.电感量L

电感是指电感线圈通过电流产生自感能力的大小。

电感量的单位为亨利，用字母H表示。常用的单位是毫亨(mH)、微亨(μH)。它们的换算关系为：

     2.品质因数Q

在电感线圈中储存能量和消耗能量的比例称为质量因数，也称为Q值，其定义为：

式中，wT作角频率，L为线圈电感，R对于线圈的总损耗电阻。

     3.额定电流CR

感应线圈的额定电流是指感应线圈在正常工作时允许通过的最大电流。高频、低频阻流线圈和大功率谐振线圈是额定电流的重要参数。

     4.分布电容Ci

分布式电容是指由空气、导线的绝缘层、骨架形成的电容，在线圈匝和匝之间形成的电容。这些电容器的总和与电感线圈本身的电阻形成谐振电路，产生一定的谐振率，降低电感线圈电感器的稳定性，降低Q值，通常减少电容器的分布。通常采用不同的统制方法，如间绕法、蜂房式绕法等，以减少电感线圈的分布电容。

     四，电感的三大曲线：

      在评估电感质量的好坏的时候，电感除了有四个基本特性，还有三大曲线图：

    1，电感--频率特性（L-F）曲线图；频率增加，电感越稳定品质越好。

    2，电感--电流特性（L-I）曲线图；电流越大，电感下跌越少越好。

    3，品质因子--频率特性（Q-F）曲线图；频率相同，Q值越大越好。
