电感单位如何换算，怎样读出电感大小?

分类：电感资讯发布时间：2022-08-31 浏览量：1841

电感是一种能将电能转化为磁能储存的元件，感应电势的大小与电流的变化率成正比。比例因数称为电感，在电路中用L表示，单位为亨利(H)。

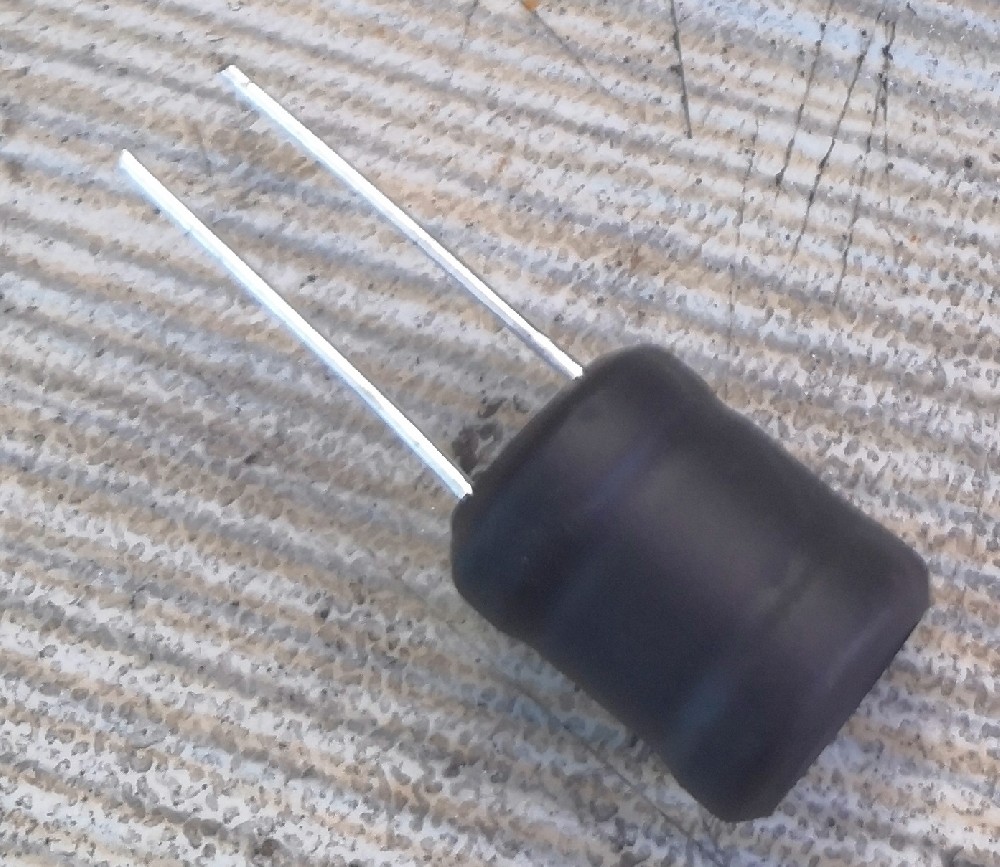

工字电感

电感单位换算：

(1)电感单位为亨利，符号为“H”。

(2)、电感单位换算公式:1H=10^3mH=10^6uH=10^9nH

（3）电感分为一般电感和精密电感，主要区别在于零件误差值和零件表面的代码元数不同。

一般电感：误差值为±20%；它的代码是：M。

误差值为±10%；表示码为：K。

精密电感：误差值为±5%；它的代码是：J。

误差值为±1%；其代码为：F。

(4)、换算规则如下:

一般电感精密电感

值(AB)Cn,AB表示电感大小的前两位数字，C表示电感大小后面的0的个数，n表示公差大小。单位为uh.如101M,前面两位数为10,1表示一个位数0，合在一起读出来感量大小就是100uh,公差为M,±20%。

221k=22*10=220UH±10%

680k=68uh10%

（5）电感的常用单位为uh和mh。除上述转换规则外，还有其他代码表示方法。由于制造商的不同，其代码也不同。对于此电感的转换，应根据制造商提供的代码控制表进行检查和转换。

如何根据电感的品名读出电感大小？

如工字电感LGB0810-102K, LGB代表电感的类型为工字插件电感，0810为里面工字磁芯尺寸是8*10mm，102K,代表感量为1mH,公差为±10%。

又如磁环电感T953-560UHMIN.-0.5*2P*10TS，可以读出磁环尺寸为9*5*3mm，感量是560uh最小，0.5的线双线绕10圈共模电感。
