十字绕线共模磁环电感

分类:磁环电感 发布时间:2022-05-17 浏览量:1481

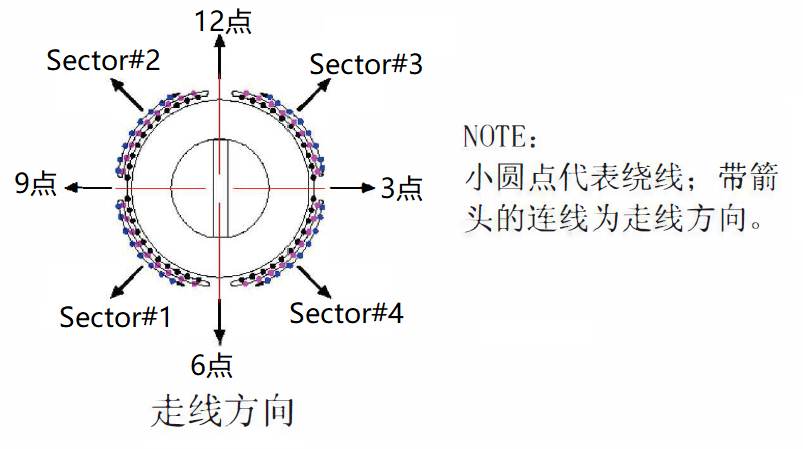

1,十字绕线顺序图:

磁环电感十字绕线

2,图解:

将整个磁环看成一个时针,以3点钟,9点钟,6点钟,12点钟为轴,将整个时针分割为四部分,将两组线圈各自分割成两部分,从中间起绕,两端线圈往6点和12点来回往复绕,终于6点和12点。具体顺序如下:

绕组Nl: Sector#l: 9点起到 6点; 6点到 9点; 9点 6点;

            Sector#2: 9点到12点: 12点到9点: 9点到12点:
注:Sector#l & Sector由中间须有 1. 5mm的距离

绕组 N2: Sector#3: 3点到6点; 6点到3点; 3点6点;
                Sector#4: 3点到12点: 12点到3点: 3点到12点:
注:Sector#3 & Sector#4中间须有 1. 5mm的距离

绕完后,磁环电感内孔呈菱形形状,有点像蝴蝶结,故也叫蝴蝶绕法。

3,十字绕法完成示意图:

十字绕线共模电感

4,十字绕法磁环共模电感完成实物图:

十字绕线共模电感
5,十字绕法适用产品:

十字绕线共模电感常见于高导锰芯磁环,匝串电容少,损耗少,属于高端磁环电感。共模十字绕法磁环电感可接受定制,欢迎订购。
