磁环共模电感分边绕和双线并绕有什么区别?

分类:公司新闻 发布时间:2023-02-21 浏览量:1231

       磁环共模电感通常用于减少信号线或电缆中的共模噪声。磁环共模电感分为分边绕和双线并绕两种类型,它们的区别在于绕线方式不同。

       分边绕磁环共模电感是将两根电线穿过磁环,然后将每根电线对称分别绕在磁环的两侧,绕制方法是一组线圈顺时针绕线,另外一组在磁环的另一边逆时针绕线,线圈同进同出,这种绕法使得两根电线之间的电感耦合减小,从而降低共模电流和噪声。

磁环共模电感

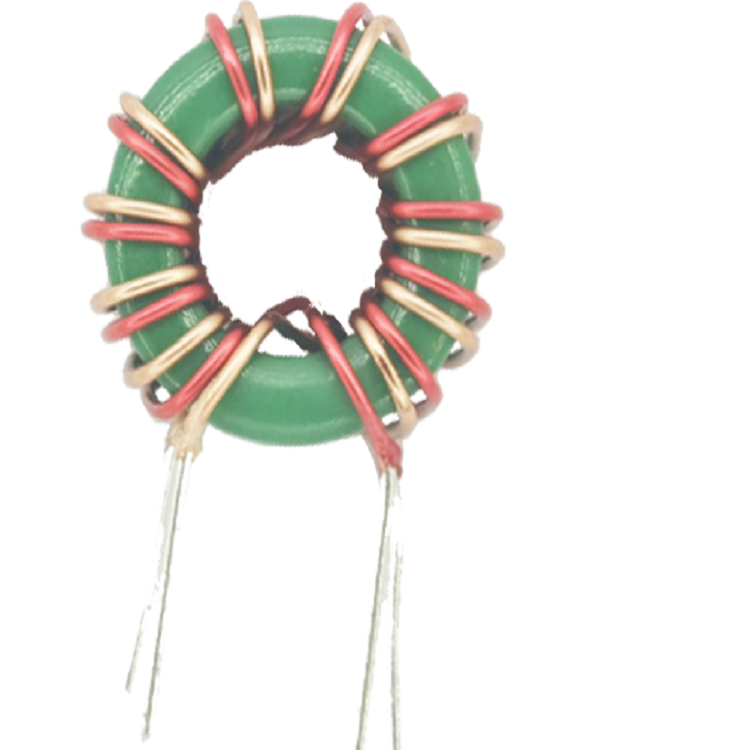

       双线并绕磁环共模电感是将两根电线并在一起绕在磁环上,然后将它们并排排列。这种绕法使得两根电线之间的电感耦合增大,从而提高了共模电流和噪声的抑制效果。

磁环共模电感

     实际操作中,共模小产品走量的都采用双线并绕,自动绕线机器绕线,效率高;分边绕的一般是体积大的产品,使用半自动机器绕制或手工绕制,中间加隔板,绕线效率相对来说要低。

     因此,这两种绕法在使用时需要根据具体情况选择合适的方式,以达到最佳的抑制效果。
